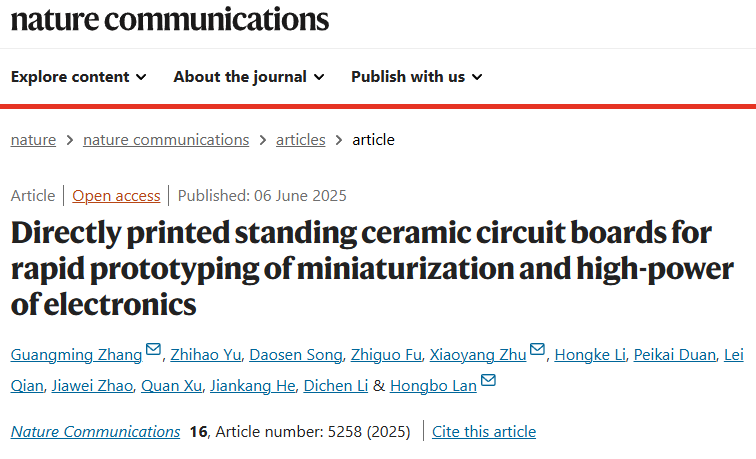

近日，我校機械與汽車工程學院張廣明教授在微納3D打印高分辨率陶瓷電路板的課題中取得了重要進展，相關研究成果以題為《Directly printed standing ceramic circuit boards for rapid prototyping of miniaturization and high-power of electronics》的論文發表在國際著名期刊《Nature communications》（中科院大類一區，IF：14.7），實現了我校機械工程學科在該期刊零的突破。青島理工大學為第一完成單位，張廣明教授為第一作者和第一通訊作者，蘭紅波教授和朱曉陽教授為共同通訊作者。

陶瓷電路板（Ceramic Circuit Boards, CCBs）因其優異的導熱性和電性能，已被廣泛應用于5G通信、航空航天以及人工智能等領域。然而，受限于現有制造技術，傳統CCBs難以兼顧高分辨率與大高度，限制了其在電子器件小型化與高功率化發展中的進一步應用。鑒于此，張廣明教授等人提出了一種基于犧牲層輔助微納3D打印制備“立式陶瓷電路板”（Standing ceramic circuit boards，S-CCBs）的工藝，實現了兼具高分辨率與大高寬比電路結構的制備。

研究策略將一層平整、疏水的犧牲涂層與電場驅動微3D打?。?/span>EFD micro-3D printing）相結合，取得了“一石三鳥”的效果。相較于未處理的粗糙陶瓷基底，涂層的高平整度有助于電場的穩定分布，從而提升噴射過程的穩定性；其疏水性可在多層打印過程中有效控制打印精度，并提升高寬比；而在燒結過程中犧牲層的去除則使打印銀線充分收縮，克服陶瓷表面不平整所帶來的“局部收縮效應”，從而確保其具有良好的導電性并進一步提高分別率。

研究成果在相關制造領域具備極高的應用價值，打破了傳統CCBs的技術瓶頸。借助該工藝可在粗糙陶瓷基底（如 Al?O?、AlN 和 ZrO?）上穩定打印出高而薄的結構體，避免結構坍塌，并在燒結過程中整體收縮形成高導電線路，最終可實現7 μm的線寬和2.3的大高寬比（厚度達16.1 μm），其導電率高達5.1 × 10? S·m?1。此外，所制備的電路在多種嚴苛條件下均表現出優異的環境適應性，在1000次附著力測試和劃痕測試，以及在500 °C下老化500小時和耐化學腐蝕500小時后依然保持優異的電性能、強附著力、熱穩定性及耐腐蝕性能。該技術無需傳統的光刻、蝕刻與電鍍工藝，為實現高密度集成與大電流承載能力的電子器件提供了一種全新制造策略。

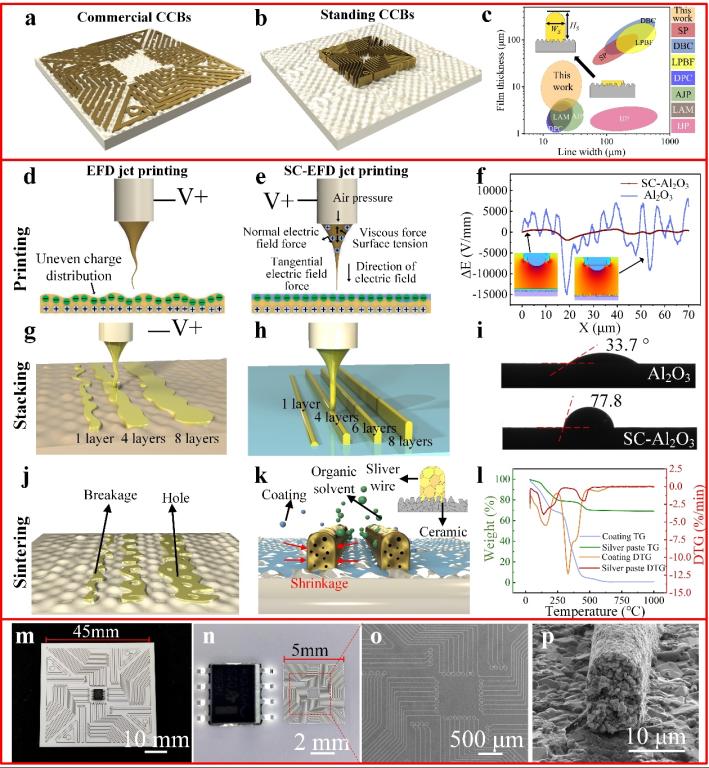

圖2. 立式陶瓷電路板（S-CCBs）的示意圖和犧牲層輔助電場驅動（EFD）微3D打印的制備機制

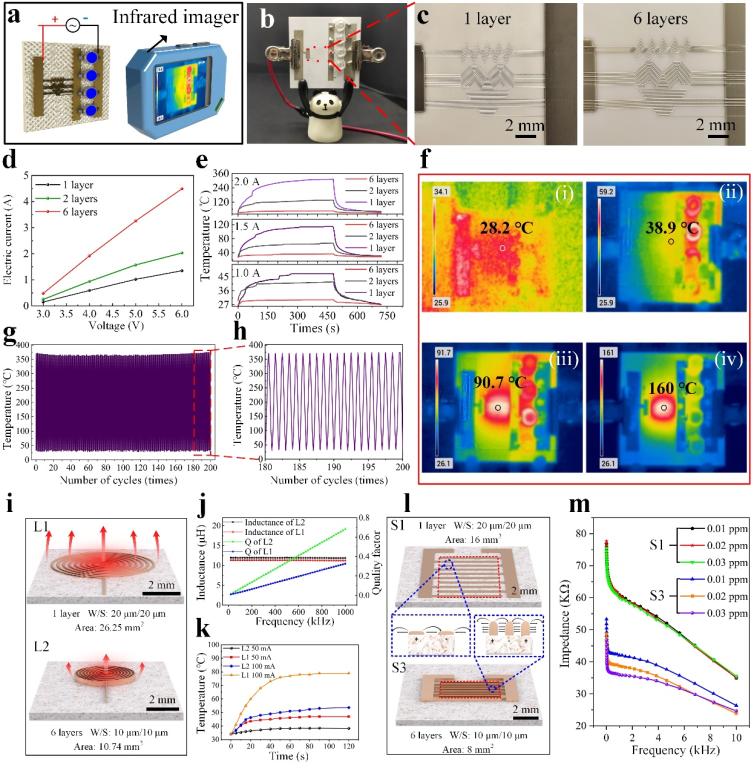

圖3. 打印S-CCBs在電路與無源器件方面的應用

文章鏈接：https://www.nature.com/articles/s41467-025-60408-x。本研究得到了國家自然科學基金面上項目、山東省青創科技支持計劃、山東省重大基礎研究、山東省自然科學基金面上項目等項目的資助。（撰稿：楊建軍；審核：李忠曉、張廣明）

團隊簡介：

張廣明教授研究小組在團隊帶頭人蘭紅波教授的帶領下，主要從事微納增材制造方法、工藝及應用方面的研究工作；主持國家自然科學基金(青年、面上)、山東省高等學校青創科技支持計劃項目等10項；公開發表SCI/EI論文80余篇，其中以第一/通訊作者在Nature Communications、Advanced Science、International Journal of Extreme Manufacturing、Additive Manufacturing、科學通報（中文頂刊）、機械工程學報等國內外高水平期刊發表SCI論文33篇；以第一發明人授權專利16項，包括美國發明專利1項，轉化1項；擔任《Additive Manufacturing Frontier》和《機械工程學報》青年編委、中國材料研究學會增材制造材料分會委員、國際先進材料協會會士、青島市高企評審專家；獲國際先進材料協會(IAAM)科學家獎(Scientist Medal)、日內瓦發明獎金獎、青島市自然科學二等獎、中國發明協會發明創業獎創新獎二等獎、山東(青島)博士后創新創業成果獎等榮譽。
